И так набираемся терпения и приступаем к востановлению:

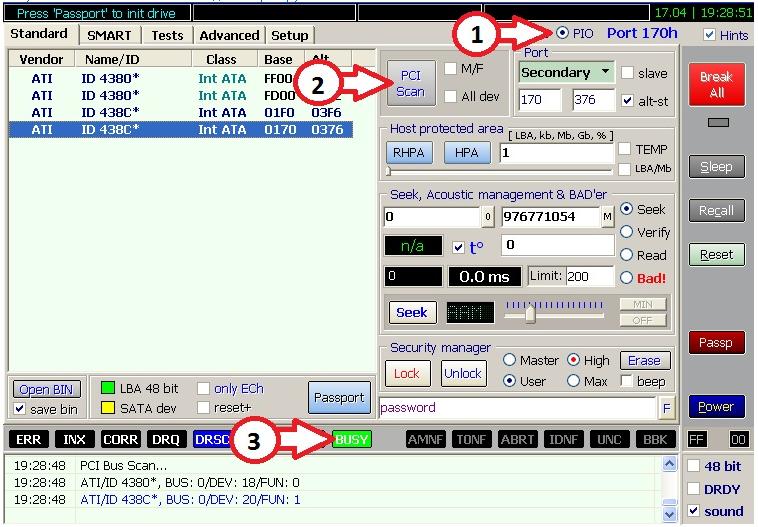

Определяем что винт ушол имено в СС для этого понадобится прогрмка Victoria for Windows (Берем здесь) Установленная Windows XP/2K/2003 (на Vista,7 запускать с правами Администратора) и подключенный к SATA порту винчестер с симптомами "Мухи СС" Запускаете - Victoria for Windows 1)- Переключаете режим работы программы на PIO 2)- Нажимаете - PCI Scan 3)- Видите список всех винчестеров подключенных к копьютеру, выбираете нужный вам и видите что он ушел в BUSY (поймал "Муху СС"):
Способ хоть и весьма достоверный, но 100% точного результата не дает. Для полной уверенности, собирайте адаптер, подключайтесь через него к винту и ждите появления в терминальной программе сообщения - "LED:000000CC FAddr:0024A051" Далее нам понадобится адаптер для востановления:
Схема конвертера на базе MAX232 : Вместо конденсаторов емкостью 1μF, можно использовать конденсаторы на 10μF, также допускается использование неполярных конденсаторов. Для упрощения схемы можно принебрегнуть светодиодами и соответственно резисторами, так как светодиоды используются всего лишь для индикации работы устройства.
Есть еще вариант через дата кабель от мобильного телефона:
Можно использовать кабель для любого телефона если в нем стоит преобразователь RS232-TTL, кабель не обязательно должен быть с COM портом, зачастую преобразователь USB-COM прячется все там же в кабеле, в основном такие кабели основаны на микросхеме Prolific PL-2303. Микросхема PL-2303: Распиновка PL-2303: Для кабеля на основе PL-2303 потребуется установить специальный драйвер, чтобы в системе появился виртуальный COM порт. НЕЛЬЗЯ использовать кабели без преобразователя RS232-TTL. PL-2303 Prolific Driver - Перейти по ссылке для загрузки - Windows 98/ME/2000/XP/Server2003/Vista/7/Server2008 (32 & 64-bit) Driver Дата-кабели для телефонов Siemens: Номера пинов на кабелях Siemens считать так: берем кабель так, как будто в хотим воткнуть в телефон, то есть штекером от себя и контактами вверх и слево направо считаем пины. Если кабель оригинальный DCA-500 для Siemens A35, A36, A40, C25, C35, C45, M35, M35i, M50, ME45, MT50, S25, S35, S45, SL-42, SL45, 3118 cell phones cable connector - распиновка: нужны 1,4,5,6 пины: pin 1 - соединяем с землей pin 4 - 3.3V - 5V pin 5 - на HDD pin 6 - на HDD
Китайский аналог DCA-500 с 3мя проводками запитывать отдельно не нужно, питание берется напрямую с COM порта, соответственно нужны только 1,5,6 пины: pin 1 - соединяем с землей pin 5 - на HDD pin 6 - на HDD
Если кабель DCA-510 для Siemens A52, A55, A56, A60, C55, C56, C60, C65, CF62, CT56, M55, MC60, MT55, S55, S56, S57, S65, SL5C, SL55, SL56, 2218, SX1 оригинальный - 7ми контактный, распиновка: то следует подключать 4 пина: pin 1 - 3.3V - 5V pin 2 - соединяем с землей pin 3 - на HDD pin 4 - на HDD
Китайский аналог кабеля DCA-510 с 3мя проводками запитывать отдельно не нужно, питание берется напрямую с COM порта, соответственно нужны только 2,3,4 пины: pin 2 - соединяем с землей pin 3 - на HDD pin 4 - на HDD
Далее подключаемся к винту:
GND, TX, RX со стороны винта: Для подключения к винту хорошо подходят контакты из кабеля для соединения звуковой карты и CD-ROMа: Не забывайте вынимать джампер, переводящий винт в режим работы SATAI.
Дальше настраиваем терминал: Делаем все четко как на картинках:
Если жесткий в БИОС уже не определяется, то делаем так:
При выключенном компе подключаем RX, TX, GND и питание включаем компьютер - включаем терминал:
При подключении винта который не видится в биосе к гипертерминалу (ещё без изолятора, для теста) должно появиться сообщение типа: LED: 000000CC FAddr: 0024A051 (см.скрин). ОНО ПОЯВЛЯЕТСЯ НЕ СРАЗУ, а спустя примерно минуту. Удостоверившись что у вас СС, выключаем терминал - выключаем компьютер... Далее процедура снятия блокировки СС для винчестеров моделей AS и NS, ES.2 отличается друг от друга.
Снятие блокировки СС для моделей ST******AS, Maxtor STM******AS:
ВАЖНО!!! Для моделей ST******AS, Maxtor STM******AS версия PCB, при снятии блокировки CC, значения не имеет. откручиваем один болтик на PCB, используя отвертку Torx T-6 подкладываем изолятор между контактами НЕЖЕЛАТЕЛЬНО ИСПОЛЬЗОВАТЬ ГЛЯНЦЕВУЮ БУМАГУ ДЛЯ ИЗОЛИРОВАНИЯ КОНТАКТОВ, ТОЛЬКО ОБЫЧНУЮ ОФИСНУЮ БУМАГУ или нормальный изолятор в противном случае можно легко словить КЗ и что нибудь спалить включаем компьютер - включаем терминал
Снятие блокировки СС для моделей ES.2 (ST******NS):
включаем компьютер - включаем терминал. Винчестер выдает сообщение: "LED:000000CC FAddr:0024A051", при нажатии CTRL+Z успевает появиться приглашение F3 T> , затем вновь "LED:000000CC FAddr:0024A051" и так в цикле. В тот момент, когда появилось приглашение F3 T>, но перед следующим сообщением об ошибке "LED:000000CC...", нужно успеть замкнуть пинцетом точки показанные на картинке: REV A После замыкания этих контактов, головы в течении 5-7 секунд щелкают, затем двигатель сам останавливается, далее (не раньше!!!) 1 (один) раз жмем CTRL+Z и терпеливо ждем (приглашение в виде F3 T> может появится и через пол минуты), сообщение "Input command error" не появляется !!! , после появления приглашения F3 T> вводим все команды как обычно. REV C После замыкания этих контактов двигатель останавливается, в терминал перестает выпадать сообщении: "LED:000000CC...", нажимаем CTRL+Z, через несколько секунд в окне терминала появляется сообщение: "Input command error" и наконец появляется приглашение "F3 T>", далее вводим все команды как обычно.
Для владельцев моделей ES.2 (ST******NS) с прямоугольной PCB, без выступа, замыкать следующие контакты: Размыкать контакты, убрав пинцет, можно ТОЛЬКО после: F3 2>Z
Spin Down Complete
Elapsed Time 0.147 msecs
F3 2>
то есть на том же самом шаге, где убираем изолятор в случае с моделями AS.[/color]
Далее все по инструкции: ВНИМАНИЕ!!! Учитывайте регистр набираемых комманд Красным выделенно то, что введено с клавиатуры
Нажали CTRL+Z F3 T> F3 T>/2 F3 2>Z
Spin Down Complete Elapsed Time 0.147 msecs F3 2>
Подождали 5-10 секунд: Для моделей AS - убрали изолятор (на этом шаге убирать изолятор нужно на живую, без отключения питания) Для моделей NS, ES.2 - разомкнули контакты, убрав пинцет Опять нажали CTRL+Z F3 T> F3 T>/2 F3 2>U
Spin Up Complete Elapsed Time 7.457 secs
F3 2>/1 F3 1>N1 F3 1>/T F3 T>
Вытащили питание секунд на 20, вставили обратно (не обязательно именно на 20сек, главное дождаться когда винт полностью остановится и только тогда снова подавать питание) Нажали CTRL+Z F3 T>
F3 T>i4,1,22 Очистка G-List является опциональной и при первой попытке восстановления можно эту команду пропустить, если же после всей процедуры муха СС останется, то нужно повторить все сначала, но уже с использованием этой команды.
F3 T>m0,2,2,,,,,22 Команда выполняется от 5-10 секунд до нескольких минут... Потом появится сообщение вида:
Max Wr Retries = 00, Max Rd Retries = 00, Max ECC T-Level = 14, Max Certify Rewrite Retries = 00C8 User Partition Format 5% complete, Zone 00, Pass 00, LBA 00004339, ErrCode 00000080, Elapsed Time 0 mins 05 secs User Partition Format Successful - Elapsed Time 0 mins 05 secs
F3 T>
Вот как это выглядит в самом терминале:
Если винчестер определяется размером 0 байт (LBA 0), то нужно выполнить всего лишь одну команду в терминале: F3 T>m0,2,2,,,,,22 Если при вводе в терминале команды F3 2>U
в ответ возвращаются следующие строчки Error 1009 DETSEC 00006008
Spin Error
Elapsed Time 53.959 secs
R/W Status 2 R/W Error 84150180
вероятнее всего отсутствует контакт между PCB и гермоблоком, возможно нарушили его когда подкладывали изолятор или откручивали болты на PCB, поэтому проверьте контакты идущие к гермоблоку и затяните все болты на PCB. Если винчестер все равно не может раскрутиться, то у вас механические проблемы с винчестером и терминал тут уже не поможет.
Если после передергивания питания терминал зависи не отвечает ни на какие команды, не отчаивайтесь.) Выключите терминал, перезагрузите компьютер, включите терминал и продолжайте вводить команды с того места, где завис терминал. Впринципе все, выключаем терминал - выключаем компьютер, возвращаем на место Винт и о чудо =) , все данные на месте... ВАЖНО! Делаем бэкап всех важных данных, т.к. были случаи появления большого количества бэд секторов после перепрошивки. И только потом заливаем новую прошивку, в моем случае это SD1A:
Вот так это все выглядит!!!! Желаю всем удачи в востановлении HDD!!!
